2. Alat dan bahan[Kembali]
1. Gerbang logika XOR 2 input
2. Gerbang logika AND 3 input
3. Gerbang logika OR 2 input
4. Saklar SPDT
5. Logic Probe
6. Gerbang NOT
3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja[Kembali]

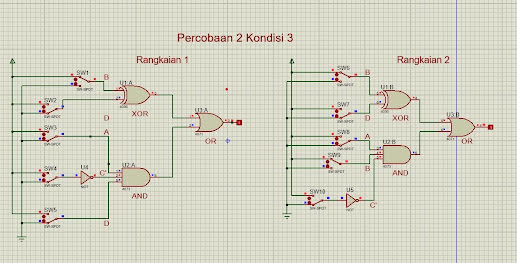

Percobaan ini melibatkan dua rangkaian yang menggunakan gerbang logika XOR, gerbang logika AND dengan tiga input, gerbang logika OR dengan dua input, saklar SPDT, dan logic probe. Rangkaian ini dirancang untuk mengatur input awal dengan menggunakan Saklar SPDT yang terhubung ke gerbang XOR dan gerbang AND. Input untuk gerbang XOR diberi nama B dan D, sementara input untuk gerbang AND adalah A, C', dan D. Output dari gerbang XOR dan gerbang AND kemudian menjadi input untuk gerbang OR. Output akhir dari gerbang OR ditampilkan menggunakan logic probe, yang akan menunjukkan logika 1 atau logika 0.
Dalam percobaan pertama, ketika semua input awal (A, B, C, D) adalah 0, output yang dihasilkan adalah 0, yang ditunjukkan oleh kondisi logic probe 0. Ini terjadi karena jika kedua input pada gerbang XOR (B dan D) adalah 0, output dari gerbang XOR juga akan menjadi 0. Selanjutnya, input untuk gerbang AND (A, C', dan D) adalah 0, dan input C' adalah 1. Oleh karena itu, outputnya juga menjadi 0. Dengan demikian, input untuk gerbang OR adalah 0 dan 0, sehingga output akhirnya juga menjadi 0, sesuai dengan kondisi logic probe 0.
Pada rangkaian kedua, ketika semua input awal (A, B, C, D) adalah 0, output yang dihasilkan adalah 0, yang ditunjukkan oleh kondisi logic probe 0. Hal ini disebabkan oleh fakta bahwa jika kedua input pada gerbang XOR (B dan D) adalah 0, output dari gerbang XOR juga akan menjadi 0. Selanjutnya, input untuk gerbang AND (A, C, dan D) adalah 0, dan input B' adalah 1. Oleh karena itu, outputnya juga menjadi 0. Dengan demikian, input untuk gerbang OR adalah 0 dan 0, sehingga output akhirnya juga menjadi 0, sesuai dengan kondisi logic probe 0.
Dalam kedua kasus rangkaian, ketika semua input awal (A, B, C, D) adalah 1, output yang dihasilkan adalah 0, yang menunjukkan kondisi LED mati. Ini terjadi karena jika kedua input pada gerbang XOR (B dan D) adalah 1, output dari gerbang XOR menjadi 0. Selanjutnya, input untuk gerbang AND (A, C, dan D) adalah 1, dan input B' adalah 0. Oleh karena itu, outputnya menjadi 0. Dengan demikian, input untuk gerbang OR adalah 0 dan 0, sehingga output akhirnya juga menjadi 0, sesuai dengan kondisi logic probe 0.
Percobaan ini memungkinkan terbentuknya beberapa kondisi sesuai dengan input awal yang diterapkan pada rangkaian, sebagaimana dijelaskan dalam jurnal tersebut.
5. Video Praktikum[Kembali]
Percobaan 2:
1. Buktikan fungsi percobaan 2 dengan menggunakan peta karnough
➤Download HTMLklik disini
➤Download Simulasi Rangkaianklik disini
➤Download Video Praktikumklik disini
